Curva de Raio Curto Macho e Fêmea ½”

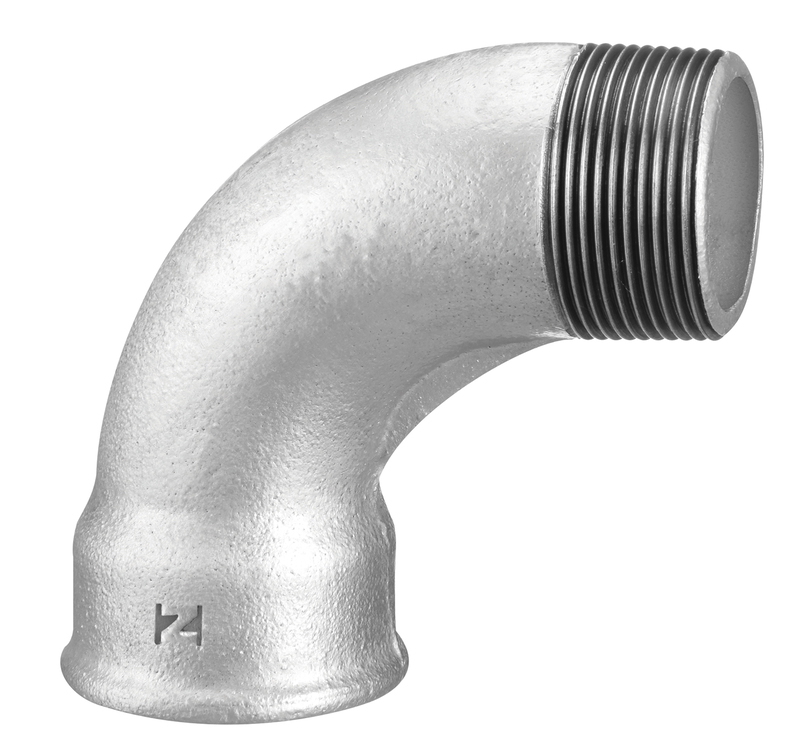

Curva de raio curto de 90° com uma ponta macho e uma fêmea (figura 1a), para mudar a direção e seguir a linha sem conexão intermediária. Disponível em 6 bitolas, de 1/2" a 2". Rosca BSP, conforme ABNT NBR 6943, ISO 49 e EN 10242, as normas de conexões de ferro fundido maleável com rosca. Pressão de serviço de 25 bar (360 lbf/pol²) até 120 °C e de 20 bar (290 lbf/pol²) até 300 °C, com pressão de teste de 100 bar.
Venda sob cotação. Informe quantidade e medida para retorno rápido.
Especificações técnicas
| Cotar | Código | Descrição | Rosca | Figura | Pol |
| 1222004 | CURVA DE RAIO CURTO MACHO E FEMEA | BSP | 1a | ½” | |
| 1222006 | CURVA DE RAIO CURTO MACHO E FEMEA | BSP | 1a | ¾” | |
| 1222007 | CURVA DE RAIO CURTO MACHO E FEMEA | BSP | 1a | 1” | |
| 1222008 | CURVA DE RAIO CURTO MACHO E FEMEA | BSP | 1a | 1 ¼” | |
| 1222009 | CURVA DE RAIO CURTO MACHO E FEMEA | BSP | 1a | 1 ½” | |
| 1222010 | CURVA DE RAIO CURTO MACHO E FEMEA | BSP | 1a | 2” |
| Cotar | Descrição | Diâmetro (mm) | A (mm) | Peso (g) |
| CURVA DE RAIO CURTO MACHO E FÊMEA 1/2″ | 15mm | 45 | 109 | |
| CURVA DE RAIO CURTO MACHO E FÊMEA 3/4″ | 20mm | 50 | 170 | |
| CURVA DE RAIO CURTO MACHO E FÊMEA 1″ | 25mm | 63 | 325 | |
| CURVA DE RAIO CURTO MACHO E FÊMEA 1.1/4″ | 32mm | 76 | 564 | |
| CURVA DE RAIO CURTO MACHO E FÊMEA 1.1/2″ | 40mm | 85 | 666 |
| Unidade | Serviço até 120 °C | Serviço até 300 °C | Teste (ambiente) |
| lbf/pol² | 360 | 290 | 1500 |
| kgf/cm²(bar) | 25 | 20 | 100 |
| Conversão de unidades | Equivalência |
| 1 bar | 14,5 psi |
| 1 bar | 1 kgf/cm² |
| 1 bar | 0,1 MPa |
| 1 psi | 1 lbf/pol² |
